Как да програмирам ABB PLC?

Ей там! Аз съм доставчик на ABB DCS/PLC и днес ще споделя с вас как да програмирам ABB PLC. Независимо дали сте начинаещ в света на индустриалната автоматизация или опитен професионалист, който търси да се възползвате от вашите умения, това ръководство е за вас.

Разбиране на основите на ABB PLC

Преди да се потопим в програмирането, важно е да разберем какво е ABB PLC и какво може да направи. Програмируем логически контролер (PLC) е здрав компютър, използван за автоматизация на индустриалните процеси. ABB предлага широка гама от PLC, които са известни със своята надеждност, гъвкавост и висока производителност.

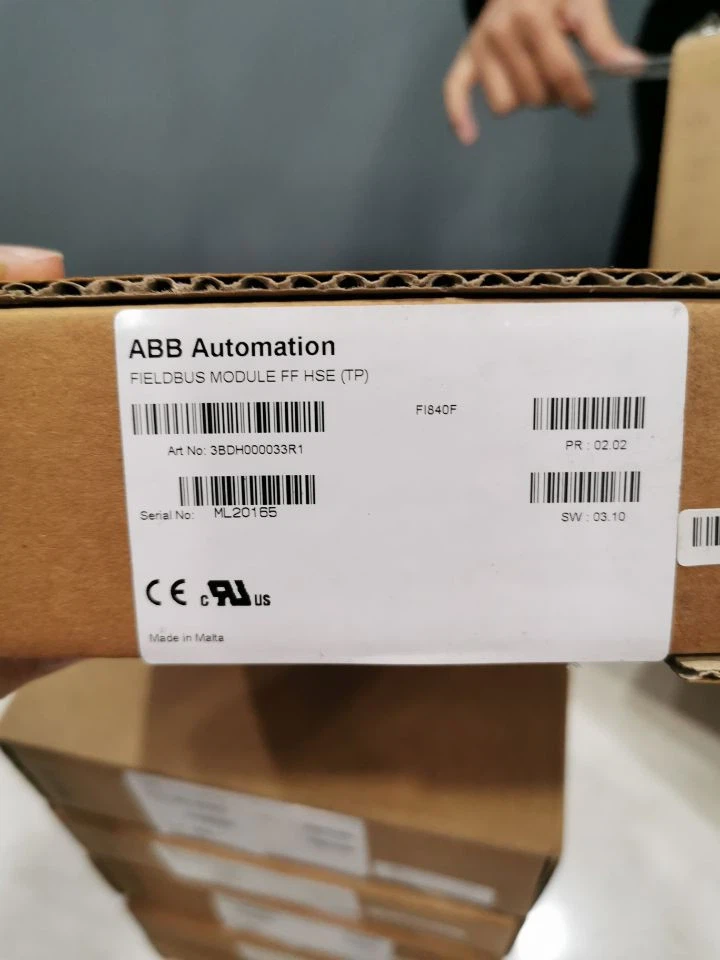

Един от популярните модели еABB Innis21. Това е чудесен избор за различни приложения, от малки системи за управление до големи промишлени централи. Друг важен компонент еABB FI840F, който е модул Fieldbus, който помага за свързване на различни устройства и сензори към PLC.

Първи стъпки с програмиране на ABB PLC

1. Изберете правилния софтуер за програмиране

ABB предоставя софтуер за програмиране, който е приятелски настроен и мощен. Софтуерът ви позволява да създавате, редактирате и изтегляте програми в PLC. Някои от често използвания софтуер включва ABB Automation Builder. Този софтуер има графичен интерфейс, който улеснява разбирането и използването, дори и за начинаещи.

2. Запознайте се с хардуера на PLC

Трябва да знаете физическото оформление на вашия ABB PLC. Определете модулите за вход и изход, захранващи и комуникационни портове. Уверете се, че целият хардуер е правилно инсталиран и свързан. Проверете за всички свободни връзки или повредени компоненти.

3. Научете езиците за програмиране

ABB PLC поддържат няколко езика за програмиране, а най -често използваните са диаграма на стълбата (LD), схема на функционалния блок (FBD) и структуриран текст (ST).

• Диаграма на стълбата (LD): Това е един от най -лесните езици за програмиране, които трябва да научите. Той използва графично представяне, подобно на електрическите диаграми на стълбата. Всяка стъпка в стълбата представлява логична операция. Например, можете да използвате контакти и намотки, за да представите условията на вход и изход.
• Диаграма на функционалния блок (FBD): Този език използва функционални блокове за представяне на различни функции. Функционалните блокове могат да бъдат комбинирани за създаване на сложни алгоритми за управление. Това е по -визуален начин на програмиране и е чудесен за представяне на математически и логически операции.
• Структуриран текст (ST): Това е език, базиран на текст, подобен на езици за програмиране на високо ниво, като C. Това е полезно за писане на сложни алгоритми и изчисления.

Създаване на първата си програма

1. Определете целите на програмата

Преди да започнете да кодирате, трябва ясно да определите какво трябва да прави вашата програма. Например, контролирате ли конвейер, двигател или сензор за температура? Напишете изискванията за вход и изход.

2. Създайте програмната структура

Във вашия софтуер за програмиране започнете с създаването на основната структура на вашата програма. Можете да разделите програмата на различни секции или функции. Например, можете да имате раздел за инициализация, раздел за основна контролна логика и раздел за обработка на грешки.

3. Напишете логиката

Да речем, че използвате диаграма на стълбата, за да контролирате обикновен двигател. Ще започнете с създаването на звънец. От лявата страна на ръката на лентата ще поставите контакти, които представляват входните условия. Например, ако имате бутон за стартиране, ще поставите нормално отворен контакт за него. От дясната ръка ще поставите бобина, която представлява изхода към двигателя.

|-[бутон за стартиране]-| (Моторна намотка) |

Ако бутонът за стартиране е натиснат, контактът се затваря и моторната намотка се захранва, започвайки двигателя.

4. Тест и отстраняване на грешки

След като сте написали програмата си, е време да я тествате. Можете да използвате функцията за симулация в софтуера за програмиране, за да тествате програмата, без да я свържете към действителния хардуер. Проверете за всякакви логически грешки или неправилни изходи. Ако намерите някакви проблеми, върнете се и редактирайте програмата си.

Техники за разширено програмиране

1. Използване на таймери и броячи

Таймерите и броячите са много полезни в PLC програмирането. Например, можете да използвате таймер, за да контролирате продължителността на процеса. В диаграмата на стълбата можете да използвате функции на таймера като TON (Таймер на забавяне).

|-[start]-| (ton таймер)-| (изход) |

Таймерът започва, когато стартният вход е активиран. След определено време изходът се захранва.

Броячите могат да се използват за броене на събития. Например, можете да преброите броя на продуктите, преминаващи на конвейер.

2. Комуникация с други устройства

ABB PLC могат да комуникират с други устройства като сензори, задвижващи механизми и други PLC. Можете да използвате различни комуникационни протоколи като Modbus, Profibus или Ethernet. Например, ако искате да комуникирате с температурен сензор с помощта на Modbus, ще трябва да конфигурирате PLC да използва протокола Modbus и да настроите комуникационните параметри.

Отстраняване на проблеми с често срещаните проблеми

1. Хардуерни проблеми

Ако вашият PLC не работи правилно, това може да се дължи на хардуерни проблеми. Проверете модулите за захранване, вход и изход и комуникационни кабели. Уверете се, че всички модули са правилно седнали и няма признаци на повреда.

2. Проблеми със софтуера

Понякога проблемът може да бъде в програмата. Проверете за синтаксисни грешки, логически грешки или неправилни настройки на конфигурацията. Можете да използвате инструментите за диагностика в софтуера за програмиране, за да намерите и коригирате тези проблеми.

Заключение

Програмирането на ABB PLC може да изглежда обезсърчително в началото, но с правилните знания и практика става много по -лесно. Не забравяйте да започнете с основите, изберете правилния език за програмиране за вашето приложение и тествайте внимателно програмите си.

Ако се интересувате от закупуване на ABB DCS/PLC продукти или се нуждаете от повече помощ при програмирането, не се колебайте да се свържете. Тук сме, за да ви помогнем да намерите най -добрите решения за вашите нужди от индустриална автоматизация.

ЛИТЕРАТУРА

• Ръководства за потребителя на ABB PLC
• Софтуерна документация на ABB Automation Builder
• Учебници за индустриална автоматизация
